Ispitivanje bez razaranja opći je naziv svih tehničkih sredstava za otkrivanje postojanja nedostataka ili nehomogenosti u predmetu koji se pregledava korištenjem karakteristika zvuka, svjetlosti, magnetizma i električne energije, pod pretpostavkom da ne oštećuju ili ne utječu na rad izvedbe. pregledani objekt, navodeći veličinu, mjesto, prirodu i količinu nedostataka i ostale podatke, a zatim utvrditi tehničko stanje pregledanog predmeta (poput kvalificiranog ili ne, preostalog vijeka trajanja itd.).
Uobičajene metode nerazornog ispitivanja: ultrazvučno ispitivanje (UT), ispitivanje magnetskim česticama (MT), ispitivanje prodiranja tekućine (PT) i ispitivanje zračenjem (RT).

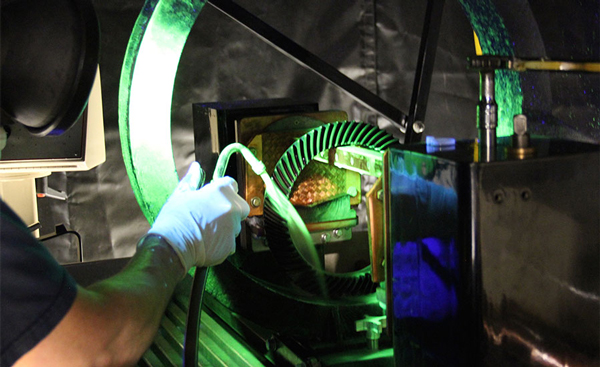

Otkrivanje magnetskih čestica
Prije svega, dopustite GG-u da shvati princip magnetske detekcije čestica. Kada se feromagnetski materijali i izratci namagnetiziraju, zbog prisutnosti diskontinuiteta dolazi do lokalnog izobličenja magnetskih vodova na i u blizini površine obratka te se stvara magnetsko polje propuštanja koje adsorbira magnetski prah nanesen na površinu obradak, oblikujući magnetske tragove koji su vidljivi oku pod prikladnim osvjetljenjem, što ukazuje na položaj, oblik i veličinu diskontinuiteta.
Primjenjivost i ograničenja otkrivanja magnetskih čestica su.
1 detection Otkrivanje magnetskih čestica prikladno je za otkrivanje diskontinuiteta koji je teško vizualno vidjeti na površini feromagnetskih materijala i na površini male veličine i uskog razmaka.
2, Magnetska detekcija čestica može otkriti dijelove pod različitim uvjetima, a također može otkriti i različite vrste dijelova.
3 can Mogu se naći pukotine, inkluzije, linija kose, bijele mrlje, presavijanje, hladna izolacija, labavi i drugi nedostaci. (Hvala što ste posvetili pažnju automatskom zavarivanju Dingding)
4, otkrivanje magnetskih čestica ne može otkriti austenitne materijale od nehrđajućeg čelika i zavarene zavarene elektrode od austenitnog nehrđajućeg čelika i ne može otkriti bakar, aluminij, magnezij, titan i druge nemagnetske materijale. Za površinske plitke ogrebotine teško je pronaći zakopane dublje rupe i kut površine obratka manji od 20 ° sloja i presavijanja.
Inspekcija prodiranja tekućine
(a) Osnovni princip ispitivanja prodiranja tekućine, pri čemu je površina dijela&# 39 presvučena fluorescentnom ili pigmentiranom bojom koja sadrži fluorescentnu ili pigmentiranu boju, a kapilarno djelovanje omogućuje prodiranje prožimajuće tekućine u defekte otvorene površine tijekom određenog vremenskog razdoblja.
Nakon uklanjanja viška permeata na površini dijela, a zatim na površini dijela presvučenog razvijačem, slično tome, pod djelovanjem kapilare, razvijač će privući nedostatke zadržane u permeatu, prožimati se natrag u razvijač, pod određenim izvorom svjetlosti (ultraljubičasto ili bijelo svjetlo), defekt na tragovima permeata je realan (žuto-zelena fluorescencija ili svijetlocrvena), kako bi se otkrila topografija i stanje raspodjele defekta.
Prednosti ispitivanja prožimanja su.
1. Sve vrste materijala mogu se testirati.
2. Imaju visoku osjetljivost.
3, intuitivan zaslon, jednostavan za rukovanje, niska cijena otkrivanja.
A nedostaci ispitivanja osmoze su.
1. Nije prikladno za pregled obratka izrađenih od poroznih i labavih materijala i obradaka hrapavih površina.
2, ispitivanjem penetracije može se otkriti samo površinska raspodjela defekata, teško je utvrditi stvarnu dubinu defekata, a time je i teško izvršiti kvantitativnu procjenu nedostataka. Na rezultate otkrivanja također u velikoj mjeri utječe operater.
Inspekcija zračenja
Posljednji, radiografski pregled, posljedica je gubitka zračenjadok prolaze kroz objekt koji treba ozračivati, s različitim debljinama i materijalima koji ih apsorbiraju različitim brzinama, dok se negativ postavlja na drugu stranu predmeta koji se zrači, stvarajući uzorak zbog intenziteta zraka.
Primjenjivost i ograničenja radiografskog pregleda.
1. osjetljiviji na otkrivanje volumetrijskih nedostataka, lakši za karakterizaciju nedostataka.
2. Negativno zračenje lako se čuva i ima sljedivost.
3. Intuitivni prikaz oblika i vrste nedostataka.
4. Nedostaci ne mogu locirati dubinu zakopanih nedostataka, dok je ograničena debljina otkrivanja negativ potrebno poslati posebno na pranje, a ljudsko tijelo ima određenu štetu, veće troškove.
Ukratko, ultrazvučna inspekcija zračenja prikladna je za otkrivanje unutarnjih nedostataka; ultrazvuk je pogodan za više od 5 mm, a oblik pravilnih dijelova, zračenje ne može locirati dubinu ukopanih nedostataka, postoji zračenje. Magnetske čestice i ispitivanje prodiranja koriste se za otkrivanje površinskih nedostataka dijelova.
Pregled magnetskih čestica ograničen je na otkrivanje magnetskih materijala, a pregled prodiranja ograničen je na otkrivanje kvarova na površinskom otvaranju.
